பெய்லி ஸ்டீல் பிரிட்ஜ் பேனல்

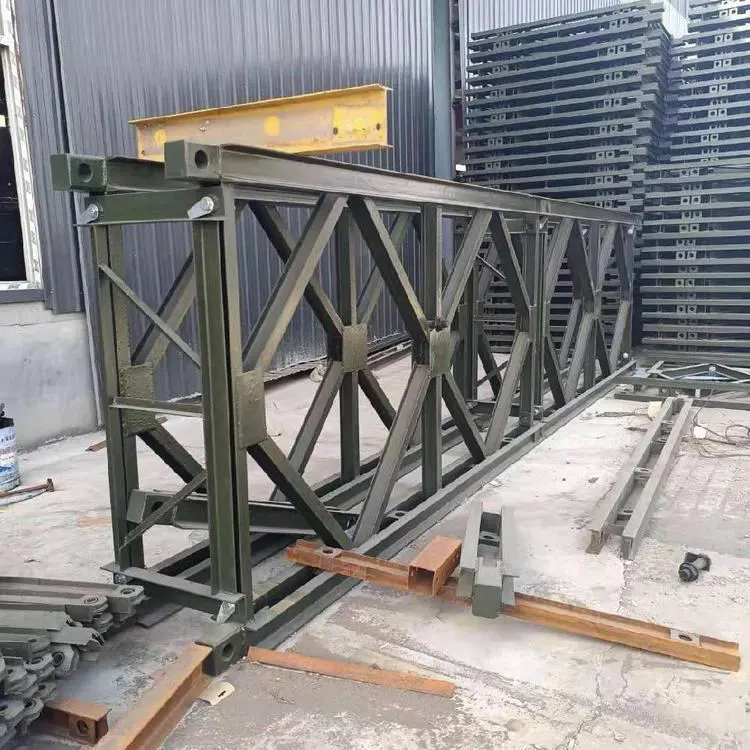

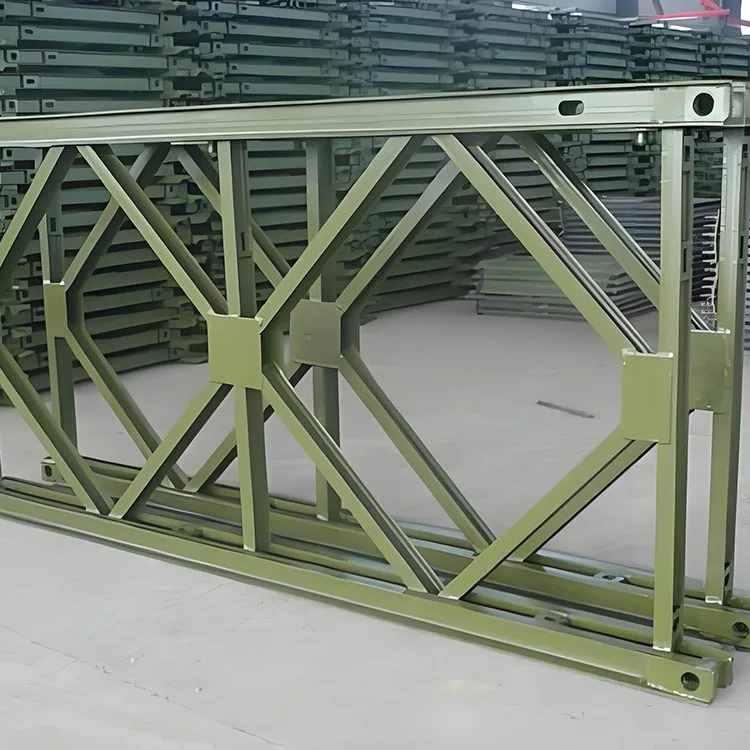

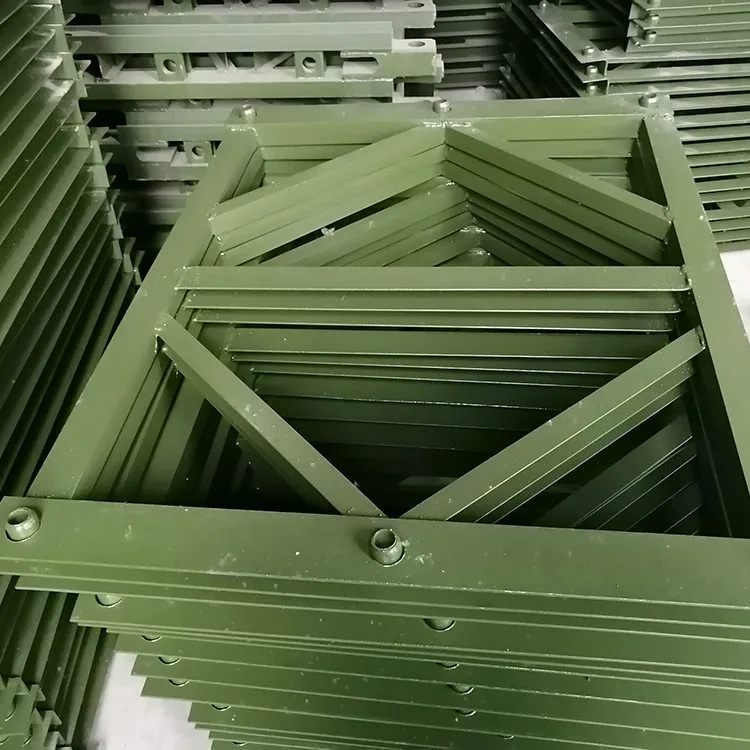

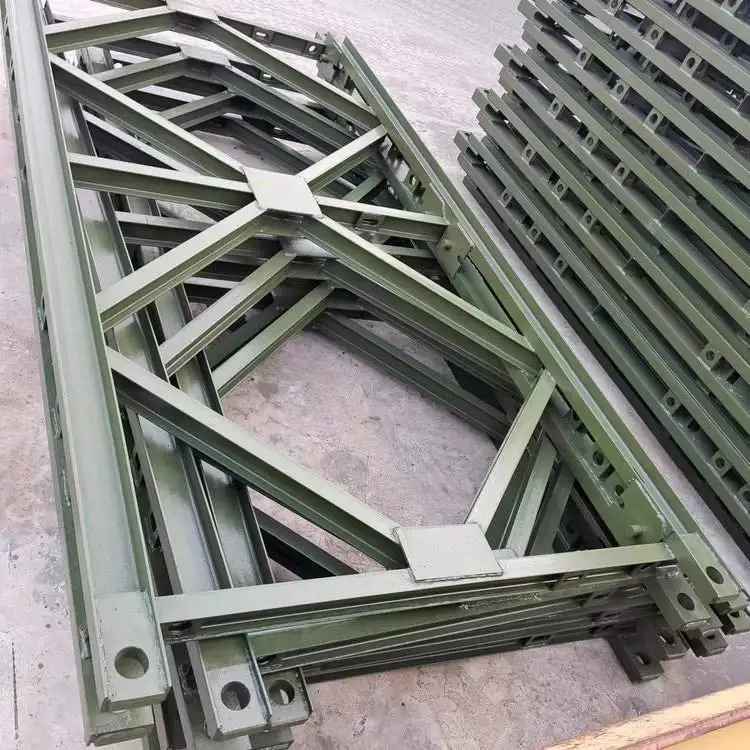

பெய்லி ஸ்டீல் பிரிட்ஜ் பேனல் பொதுவாக மேல் மற்றும் கீழ் நாண்கள், செங்குத்து கூறுகள் மற்றும் மூலைவிட்ட கூறுகள் மூலம் பற்றவைக்கப்படுகிறது. மேல் மற்றும் கீழ் நாண்களின் மேல், ஆண் மற்றும் பெண் இணைப்புகள் உள்ளன, பொதுவாக அடைப்புக்குறிகளை இணைப்பதற்கான முள் துளைகள் பொருத்தப்பட்டிருக்கும். ஒவ்வொரு நாண்களும் இரண்டு எண். 10 சேனல் ஸ்டீல்களால் பின்னுக்குப் பின் இணைக்கப்பட்டுள்ளது. கீழ் நாண் பொதுவாக பல எஃகு தகடுகளைக் கொண்டுள்ளது, அவற்றில் வட்ட துளைகள் பற்றவைக்கப்படுகின்றன. போல்ட் துளைகள் மேல் மற்றும் கீழ் நாண்களுக்குள் அமைந்துள்ளன மற்றும் வலுவூட்டும் நாண்கள் மற்றும் இரட்டை அடுக்கு டிரஸ் ஆகியவற்றை இணைக்கப் பயன்படுகிறது. மேல் நாண்க்குள் நான்கு போல்ட் துளைகள் உள்ளன, அவை ஆதரவு சட்டத்தை இணைக்கப் பயன்படுகின்றன. நடுவில் உள்ள இரண்டு துளைகள் ஒரே குறுக்குவெட்டுக்குள் இரட்டை அல்லது அதற்கு மேற்பட்ட டிரஸ்களை இணைக்கப் பயன்படுகின்றன, மேலும் இரு முனைகளிலும் உள்ள இரண்டு துளைகள் குறுக்குவெட்டுகளை இணைக்கப் பயன்படுத்தப்படுகின்றன. பெய்லி பிரிட்ஜ் பிரிவுகளின் பல வரிசைகள் கற்றைகள் அல்லது நெடுவரிசைகளாகப் பயன்படுத்தப்படும்போது, ​​மேல் மற்றும் கீழ் பிரிவுகளுக்கு இடையே உள்ள மூட்டுகளை வலுப்படுத்த ஆதரவு சட்டங்கள் பயன்படுத்தப்படுகின்றன. கட்டுமானப் பணியின் போது, ​​பெய்லி பாலத்தின் ஒவ்வொரு பிரிவிலும் உள்ள போல்ட்களின் இறுக்கம், கூறுகளின் அரிப்பு நிலை மற்றும் ஊசிகளின் இறுக்கம் ஆகியவை வாரந்தோறும் ஆய்வு செய்யப்பட வேண்டும், மேலும் தேவைக்கேற்ப சரிசெய்தல் செய்யப்பட வேண்டும்.

பெய்லி ஸ்டீல் பிரிட்ஜ் பேனல்கள் விரிவடைந்து இணைக்கப்பட்ட பிறகு, அவை கிடைமட்டமாக அல்லது செங்குத்தாக பீம்கள் அல்லது நெடுவரிசைகளாக வைக்கப்படலாம். வெவ்வேறு சட்டசபை முறைகளின்படி, இரண்டு வகைகள் உள்ளன: சட்ட நெடுவரிசைகள் மற்றும் கோபுர நெடுவரிசைகள். மூன்று அல்லது நான்கு டிரஸ் ஸ்லாப்கள் இணையாக வைக்கப்பட்டு, ஆதரவு பிரேம்கள் மூலம் இணைக்கப்படும் போது, ​​உருவாக்கப்பட்ட நெடுவரிசை ஒரு சட்ட நிரலாகும். நான்கு டிரஸ் பேனல்கள் ஒன்றுக்கொன்று 90 டிகிரியில் வைக்கப்பட்டு, மூலையில் உள்ள பிரேஸ்கள் மற்றும் சப்போர்ட் பிரேம்கள் மூலம் இணைக்கப்படும் போது, ​​அதன் விளைவாக வரும் நெடுவரிசை ஒரு கோபுர நெடுவரிசையாகும்.

விண்ணப்ப காட்சிகள்

பெய்லி ஸ்டீல் பிரிட்ஜ் பேனல் நெடுஞ்சாலை பாலங்கள், கேன்ட்ரி கிரேன் அசெம்பிளிகள், வழிகாட்டி பீம்கள், பிரிட்ஜ் எரக்ஷன் மெஷின்கள், சஸ்பென்ஷன் பிளாட்ஃபார்ம்கள் போன்றவற்றுக்குப் பயன்படுத்தப்படலாம். பெய்லி டிரஸ் இணைந்த கேன்ட்ரி கிரேன், கேன்ட்ரி ஃப்ரேமிற்கு முன்னரே தயாரிக்கப்பட்ட நெடுஞ்சாலை ஸ்டீல் பிரிட்ஜ் கூறுகளுடன் கூடியது. அதன் இடைவெளி மற்றும் நெடுவரிசை உயரம் வெவ்வேறு வேலை செய்யும் தளங்களுக்கு ஏற்ப சரிசெய்யக்கூடியது. நெடுஞ்சாலைகள், ரயில்வே, முனிசிபல் பணிகள், கட்டிடங்கள் மற்றும் நீர் பாதுகாப்பு போன்ற கட்டுமானத் திட்டங்களிலும், பாலம் கட்டும் சேமிப்புக் கூடங்களில் முன் தயாரிக்கப்பட்ட கூறுகளை ஏற்றி நகர்த்துதல் மற்றும் பாலத் தூண்களுக்கு அருகில் பெரிய பீம்களைக் கொண்டு செல்வதிலும் இது பரவலாகப் பயன்படுத்தப்படுகிறது.
